الكهرمغناطيس
المغانطالتيار الكهربائي
- الدارة الكهربائية.
- التيار الكهربائي: تأثيراته واتجاهه.
- شدّة التيار الكهربائي.
- قيس شدّة التيار الكهربائي.
- خاصيّة شدّة التيار الكهربائي في دارة بالتسلسل.
المغانط الطبيعيّة والاصطناعيّة
ملخّصات دروس العلوم الفيزيائيّة
السنة السابعة أساسي
تجذب الأحجار المغناطيسيّة القطع الصغيرة من الحديد ، كحجر المغناتيت.
ما هي أنواع المغانط
تنقسم المغانط إلى نوعان:
مغانط طبيعيّة ومغانط اصطناعيّة. ولصنعها نستعمل الحديد الصلب.
تفاعل المغانط
تتفاعل المغانط مع بعض المعادن ، بعضها البعض. فالمغانط مثلا تتفاعل مع الحديد والنيكل والكوبلاط والفولاذ.
ما هي مكاشيف المغناطيس
نّ الأجسام التي تُثبت وجود المغانط أو الأحجام المغناطيسيّة تسمّى مكاشيف المغناطيس، ومثالها: بُرادة الحديد.
التمغنط
ملخّصات دروس العلوم الفيزيائيّة
السنة السابعة أساسي
- يحمل الجسم الممغنط خاصيّة المغنّط.
- عندما يجاور قضيب من الحديد الليّن أو من الفولاذ مغنّطا دون ملامسته فإنّه يتمغنط، تسمّى طريقة التمغنط هذه بالتمغنط بالتأثير.
- عندما يحكّ قضيب من الفولاذ على مغنّط فإنّه يتمغنط، وتسمّى طريقة التمغنط هذه بالتمغنط بالاحتكاك.
- إنّ تمغنط الفولاذ دائم وتمغنط الحديد الليّن وقتي.
- يمكن صنع مغنّط اصطناعي وذلك بمغنطة قضيب من الفولاذ بالاحتكاك.
قطبا المغنط
ملخّصات دروس العلوم الفيزيائيّة
السنة السابعة أساسي
- يكون التأثير المغناطيسي بجوار قضيب مغنّط، على مكاشيف المغناطيس (برادة الحديد مثلا) أو على مغنط آخر، إلى أشدّه.
- طرفا قضيب مغنّط هما قطباه المغناطيسيان.
- للقضيب المغنّط قطبان مغناطيسيان مختلفان، للتمييز بينهما نطلي كلّ قطب بطلاء يختلف عن الآخر أو نسند إليهما تسميات مختلفة.
- إذا علقنا قضيبا ممغنطا في طرف خيط قطن مرن على مستوى مركز ثقله نسمي قطب المغنّط المتّجه إلى الشمال قطب شمالي والقطب الآخر قطب جنوبي.
- لا يمكن فصل قطبي مغنّط عن بعضهما.
- إذا تنافر قطب مغنّط مع قطب مغنّط ثان، فهما من نفس النوع وإذا تجاذبا فهما مختلفان.
التيار الكهربائي
الدارة الكهربائيّة
ملخّصات دروس العلوم الفيزيائيّة
السنة السابعة أساسي
كيف نصنّف الأجهزة الكهربائيّة؟
يمكن تصنيف الأجهزة الكهربائيّة إلى متقبّلات -كعمود جاف أو مولّد الدرّاجة، ومولّدات كمصباح كهربائي أو مكواة.
بما تتميّز بعض المولّدات الكهربائيّة؟
تتميّز بعض المولّدات الكهربائيّة بقطبين مختلفين:
قطب موجب ويحمل العلامة +.
قطب سالب ويحمل العلامة -.
متى يشتغل متقبّل كهربائي؟
حتّى يشتغل متقبّل كهربائي يجب أن يوصل قطباه كلّ على حدّة بقطب واحد من المولّد الكهربائي.
كيف نصنّف المواد؟
يمكن تصنيف المواد إلى:
- مواد ناقلة وهي التي تسمح بمرور الكهرباء عبرها.
- مواد عازلة وهي التي لا تسمح بمرور الكهرباء عبرها.
الدارة الكهربائيّة المغلقة؟
- تتكوّن الدارة الكهربائيّة المغلقة من سلسلة نواقل يكون طرفاها موصلين بقطبي مولّد كهربائي.
- القاطع عنصر من عناصر الدارة الكهربائيّة وظيفته التحكّم في فتح وغلق الدارة.
- كلّ دارة مغلقة تحتوي على مولّد يسري عبرها الكهرباء.
رموز وقواعد الدارة الكهربائيّة
ترسم الدارة الكهربائية باستعمال رموز وقواعد متّفق عليها.
أمثلة:
الدارة التسلسليّة
- الدارة التسلسليّة هي الدارة الوحيدة التي تنجز بأدنى عدد ممكن من الأسلاك حيث يكون عدد عناصرها مساو لعدد الأسلاك المستعملة.
- تتكوّن الدارة التسلسليّة من حلقة واحدة حيث يكون كلّ عنصر فيها موصول بعنصر يسبقه وعنصر يليه دون سواهما.

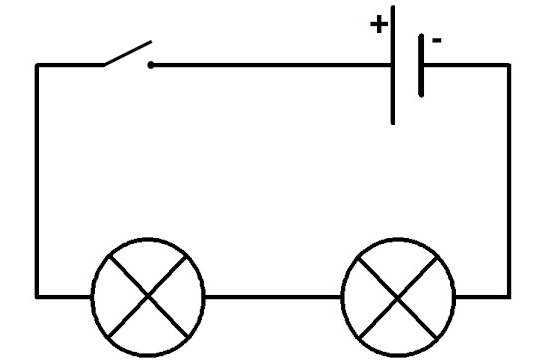

مثال لتركيب تسلسلي من أربع عناصر: مصباحين، مولّد، قاطع وأربع أسلاك.
- لإنجاز دارة تسلسليّة انطلاقا من رسم بياني تُرتّب العناصر كما وردت في الرسم البياني ثمّ نصلها بالأسلاك انطلاقا من أحد قطبي المولد مرورا بكلّ العناصر على التوالي وانتهاءا بالقطب الثاني للمولّد.
- تحصل دارة مقصورة عند وصل قطبي عنصر ما في دارة كهربائيّة مباشرة بمادّة ناقلة.
التيار الكهربائي : تأثيراته واتجاهه
ملخّصات دروس العلوم الفيزيائيّة
السنة السابعة أساسي
تأثيرات التيار الكهربائي:
* يُحدث التيّار الكهربائي تأثيرا حراريّا في كلّ ناقل يعبره.
* يُحدث التيار الكهربائي تأثيرا مغناطيسيّا في الفضاء المحيط بالناقل الذي يعبره.
* يُحدث التيار الكهربائي تأثيرا كيميائيّا في السوائل التي يعبرها.
* يُحدث التيار الكهربائي تأثيرا ضوئيّا في بعض النواقل.
تكفي ملاحظة أحد التأثيرات الأربعة للتيار الكهربائي للحكم بمرور تيار كهربائي في دارة مغلقة وتنطوي على مولد.
* كل دارة مغلقة وتنطوي على مولد يسري فيها تيار كهربائي.
اتجاه التيار الكهربائي:
يسري التيار الكهربائي في دارة مغلقة خارج المولد من قطبه الموجب متجها إلى قطبه السالب.
* نرمز لاتجاه التيار الكهربائي بسهم على أسلاك الدارة.
الصمام المشع يسمح بمرور التيار الكهربائي في اتجاه واحد فقط.
شدّة التيار الكهربائي
ملخّصات دروس العلوم الفيزيائيّة
السنة السابعة أساسي
- كلّما ازدادت شدّة التيار الكهربائيّ في دارة إلاّ وازدادت حدّة تأثيراته.
- ترتبط شدّة التيار الكهربائيّ الذي يعبر دارة، بطبيعة المولّد الذي يوفّره.
- تزداد مقاومة دارة تسلسليّة لعبور التيار الكهربائيّ بازدياد عدد العناصر فيها، فتنخفض شدّة التيار الكهربائي الذي يعبرها وتنخفض حدّة تأثيراته.
- باستعمال مقاومة متغيرّة، يمكننا التحكّم في شدّة التيار الكهربائي في دارة بالتسلسل.
- الصهيرة هي التي تحمي الأجهزة الكهربائيّة من التعطب أو الاحتراق نتيجة لارتفاع شدّة التيار الكهربائي.
هام: نحصل على دارة مقصورة، عندما نصل قطبيْ مولّد كهربائيّ مباشرة ببعضهما أو بواسطة ناقل، فتبلغ شدّة التيار الكهربائي في الدارة قيمتها القصوى مما قد يؤدي إلى إتلاف المولّد واحتمال اندلاع حريق
قيس شدّة التيار الكهربائي
ملخّصات دروس العلوم الفيزيائيّة
السنة السابعة أساسي
* شدّة التيار الكهربائيّ مقدار قابل للقيس ونرمز لها بالحرف اللاتيني I.
* جهاز قيس شدّة التيار الكهربائيّ: الأمبير متر ورمزه في الرسوم البيانيّة.
ويركبّ تسلسليّا مع باقي عناصر الدّارة كالأمبير متر الإبري، والأمبير متر الرقمي.
* وحدة قيس شدّة التيار الكهربائيّ هي الأمبير ورمزها A.
من أجزاء الأمبير:
- الميليأمبير ورمزه mA
حيث 1A=1000mA
أو
1mA=0.001A.
* لقيس شدّة التيار الكهربائي باستعمال أمبير متر إبري نوصلها تسلسليّا مع باقي عناصر الدّارة الكهربائيّة مع الحرص على وصل قطبه المرسوم عليه علامة + بجزء الدّارة الموصول بالقطب الموجب للمولّد وقطبه الذي يحمل علامة (-) بجزء الدّارة الموصول بالقطب السالب للمولّد مع جعل القاطع مفتوح.
نعدّل الأمبير متر على أكبر عيار ثمّ نغلق القاطع.
نغيّر العيار تنازليّا لنحصل على أكبر انحراف ممكن لإبرة الأمبير متر دون أن نتجاوز التدريجة القصوى للسلّم المدرّج وتحتسب شدّة التيار الكهربائيّ وفق الصيغة التّالية:
I=nxC/N
C : العيار.
N: نهاية السلم المدرج.
n: معاينة التدريجة.
العيار هو الشدّة القصوى التي يمكن للأمبير متر أن يقيسها.
مثال 1:
C=1A N=100 n=66
I = n x C / N = 66 x 1 / 100 = 0.66
مثال 2:
إذا كان العيار C=1A تكون الشدّة القصوى التي يمكن للأمبير متر قيسها هي I = C = 1A

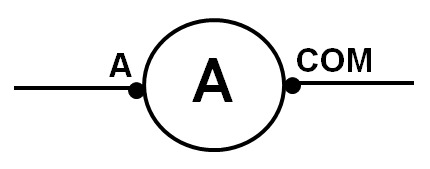

* لقيس شدّة التيار الكهربائيّ باستعمال أمبيرمتر رقمي يجب وصله في الدّارة تسلسليّا حيث تكون النقطة A موصولة بجزء الدّارة الموصول بالقطب الموجب للمولّد والنقطة com بجزء الدّارة الموصول بالقطب السالب للمولد.
القيمة التي تشير إليها شاشة الأمبير متر هي قيمة شدّة التيار الكهربائيّ.
هام: لا يوصل الأمبير متر مباشرة بقطبي مولّد ولا بقطبي متقبّل يسري فيه تيار كهربائي.
هام: كما هو الشأن بالنسبة للأمبير متر يجب استعمال الأمبير متر الرقمي مع أكبر عيار في البداية ثم نغيّر قيمة العيار تنازليّا ونتوقّف عندما تصبح الشدّة أكبر من العيار الموالي.
